1/ Giới thiệu chung

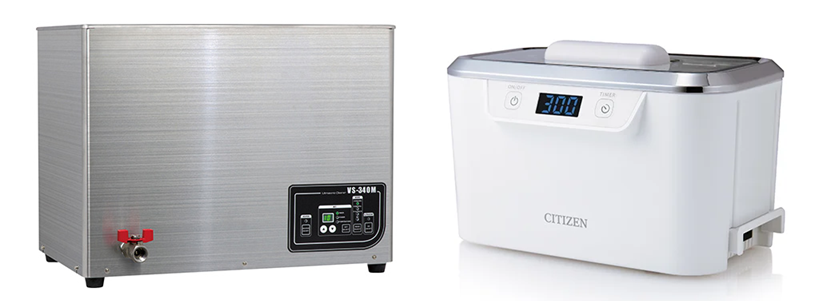

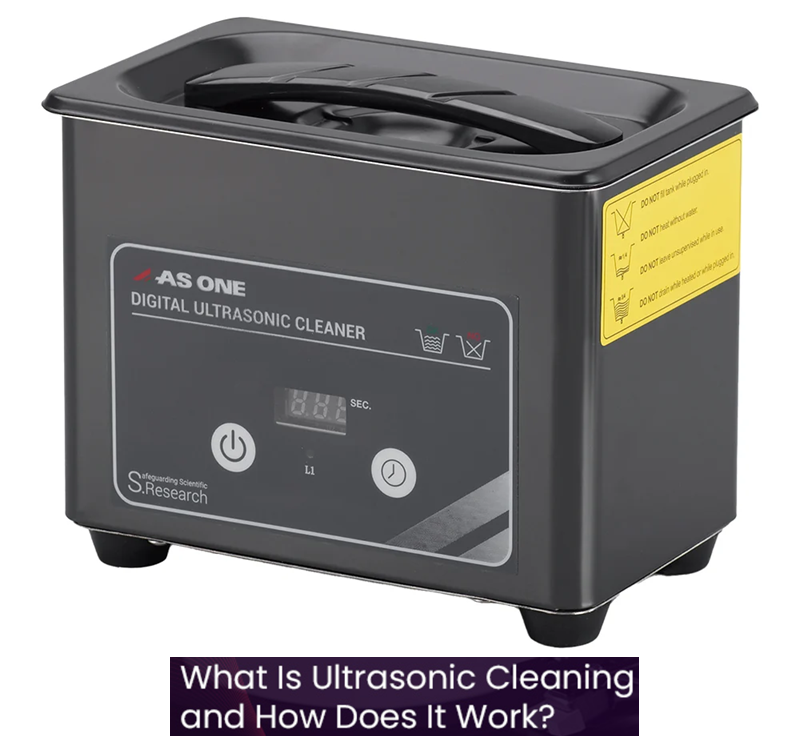

Bể rửa siêu âm là thiết bị ứng dụng sóng siêu âm tần số cao để tạo ra hiện tượng cavitation (sinh ra hàng triệu bọt khí li ti) nhằm loại bỏ bụi bẩn, dầu mỡ và các tạp chất bám trên bề mặt chi tiết.
Trong nhiều thập kỷ, công nghệ siêu âm đã phát triển từ ứng dụng đơn giản trong y tế sang các ngành công nghiệp chế tạo, điện tử, phòng thí nghiệm
Thiết bị này còn được gọi là ultrasonic cleaner, ultrasonicator hay sonic cleaner tùy theo vùng và nhà sản xuất.
2/ Nguyên lý hoạt động
Sóng siêu âm là sóng cơ học có tần số trên 20 kHz, vượt ngưỡng nghe của người. Khi truyền qua chất lỏng, sóng này gây ra áp suất dao động luân phiên, sinh ra hàng triệu bọt khí li ti (hiện tượng cavitation).
Các bọt khí này liên tục tạo thành và vỡ vụn trên bề mặt chi tiết, tạo ra xung lực và tia lỏng nhỏ li ti, len lỏi vào khe hở, đẩy bật và cuốn trôi bụi bẩn ra khỏi bề mặt vật cần làm sạch.
Thông số ảnh hưởng
- Tần số: phổ biến 25 kHz đến 130 kHz. Tần số thấp (25 - 40 kHz) cho lực tác động mạnh, phù hợp với vết bẩn lớn. Tần số cao (>80 kHz) tạo bọt nhỏ, thích hợp cho chi tiết mỏng, nhạy cảm.
- Công suất siêu âm: tính theo watt, tỷ lệ giữa tổng công suất và dung tích bể quyết định mật độ năng lượng, ảnh hưởng trực tiếp đến tốc độ làm sạch.
- Nhiệt độ: tăng nhiệt độ dung dịch (thông thường 50 - 60°C) giúp giảm độ bề mặt dung dịch, đẩy nhanh quá trình cavitation nhưng quá nóng có thể làm bay hơi hoặc phân hủy một số hóa chất tẩy rửa.
3/ Cấu tạo và thành phần chính
3.1/ Thân bể và vật liệu
Thân bể thường làm từ inox 304 hoặc 316 chống ăn mòn, chịu nhiệt tốt. Lớp thành dày đảm bảo duy trì nhiệt độ và áp suất bên trong bể.
3.2/ Đầu dò siêu âm (Transducer)
Truyền sóng siêu âm vào dung dịch bằng cách biến đổi tín hiệu điện tần số cao thành dao động cơ học. Đầu dò gắn chặt dưới đáy hoặc dọc thành bể để tối ưu độ phủ sóng.
3.3/ Bộ phát siêu âm (Generator)
Chuyển đổi nguồn điện lưới 50/60 Hz thành tín hiệu điện tần số siêu âm ổn định. Một số model cho phép điều chỉnh tần số hoặc chuyển đổi linh hoạt giữa các tần số.
3.4/ Bộ điều khiển và giao diện
Màn hình LCD hoặc núm vặn cơ bản cho phép cài đặt thời gian, nhiệt độ, công suất, chế độ liên tục hoặc xung (pulse).
3.5/ Hệ thống gia nhiệt
Thanh đốt điện trở được gắn ngập trong bể hoặc dưới đáy bể hỗ trợ duy trì hoặc nâng cao nhiệt độ dung dịch.
3.6/ Van xả và khay chứa
Van xả đáy cho phép tháo dung dịch sau khi làm sạch, khay chứa và giỏ nâng giữ chi tiết giúp tránh tiếp xúc trực tiếp với đáy bể, bảo vệ đầu dò.
3.7/ Phụ kiện đi kèm
- Giỏ inox hoặc nhựa chịu nhiệt để chứa chi tiết.
- Giá đỡ, giá treo cho các chi tiết hình dạng đặc biệt.
4/ Thiết kế kỹ thuật và thông số
4.1/ Tần số và công suất
- Dòng công nghiệp: 25 kHz - 40 kHz, công suất 500 W - 1500 W.
- Dòng phòng thí nghiệm: 40 kHz - 80 kHz, công suất 80 W - 500 W.
4.2/ Mật độ công suất
Mật độ công suất lý tưởng khoảng 10 - 100 W/lít. Dưới 10 W/lít làm sạch chậm, trên 100 W/lít có thể gây hư hại chi tiết.
4.3/ Kích thước bể và dung tích
Từ vài lít đến hàng trăm lít tùy ứng dụng. Bể nhỏ dùng cho trang sức, bản mạch, bể lớn dùng cho linh kiện công nghiệp.
4.4/ Chế độ sóng
- Liên tục (continuous): tạo cavitation ổn định, hiệu quả với vết bẩn cứng đầu.
- Xung (pulse): cho phép dòng chảy dung dịch mạnh, thích hợp cho chi tiết có nhiều ngóc ngách, giảm hiện tượng tắc bọt.
4.5/ Điều khiển nhiệt độ & thời gian
- Nhiệt độ tối ưu 40 - 60°C.
- Thời gian 1 - 20 phút tùy loại bẩn và vật liệu chi tiết.
5/ Môi trường làm sạch và hóa chất
5.1/ Loại hóa chất
Các dung dịch trung tính, kiềm nhẹ, axit loãng hoặc chất tẩy rửa chuyên dụng. Lựa chọn dựa trên vật liệu chi tiết và loại vết bẩn.
5.2/ Nồng độ và tương thích
- Nồng độ thường 1 - 5% theo thể tích.
- Kiểm tra tính tương thích với inox, nhựa, cao su để tránh ăn mòn hoặc ố màu.
5.3/ Ảnh hưởng của hóa chất
Một số hoạt chất tạo bọt nhiều, nên chọn dung dịch chống tạo bọt nếu cần hiệu quả cavitation ổn định.
6/ Ứng dụng thực tế
- Y tế và nha khoa: khử trùng dụng cụ phẫu thuật, mũi khoan nha khoa trước khi hấp.
- Điện tử & bản mạch PCB: loại bỏ flux hàn, bụi tín hiệu, ngăn chặn đoản mạch.
- Công nghiệp chế tạo: làm sạch chi tiết máy, khuôn đúc, xi lanh, ốc vít.
- Phòng thí nghiệm: vệ sinh ống nghiệm, ống đong, dụng cụ thủy tinh.
7/ Bảo trì, vận hành và khắc phục sự cố
7.1/ Bảo dưỡng định kỳ
- Vệ sinh bể, thay dung dịch khi nhiễm bẩn quá mức.
- Kiểm tra chân kết nối, đầu dò, bộ điều khiển.
7.2/ Nhận diện sự cố
- Không có hiện tượng bọt khí: có thể do hỏng transducer hoặc dung dịch quá bẩn.
- Tiếng ồn bất thường: kiểm tra khung bể, mối hàn và hệ thống gia nhiệt.
7.3/ An toàn vận hành
- Tránh chạm trực tiếp khi máy đang hoạt động.
- Sử dụng găng tay, kính bảo hộ.
8/ Tiêu chuẩn và quy định
- Chứng chỉ CE, RoHS cho thiết bị điện tử.
- Quy định IEC 61010 về an toàn thiết bị phòng thí nghiệm.
- Tiêu chuẩn ISO 17643 cho kiểm tra không phá hủy nhờ siêu âm.
9/ Lựa chọn thiết bị và tối ưu hóa
9.1/ Tiêu chí lựa chọn
- Dung tích phù hợp với khối lượng chi tiết.
- Tần số, công suất và chức năng gia nhiệt.
- Khả năng nâng cấp lên điều khiển số hoặc IoT.
9.2/ Tối ưu hóa hiệu suất
- Sử dụng giỏ và giá đỡ đúng kích thước.
- Điều chỉnh công suất và nhiệt độ theo từng loại vết bẩn.
9.3/ Tiết kiệm năng lượng
- Chọn máy có chế độ xung.
- Tắt máy tự động khi đạt nhiệt độ hoặc hết thời gian.
10/ Xu hướng tương lai
- Phối hợp sóng siêu âm và siêu âm xung ngắn (ultrasonic pulsed) để tăng hiệu quả với chi tiết siêu vi.
- Kết nối IoT, giám sát quá trình từ xa, phân tích dữ liệu nhiệt độ, công suất.
- Phát triển môi chất làm sạch sinh học, giảm hóa chất tổng hợp.
