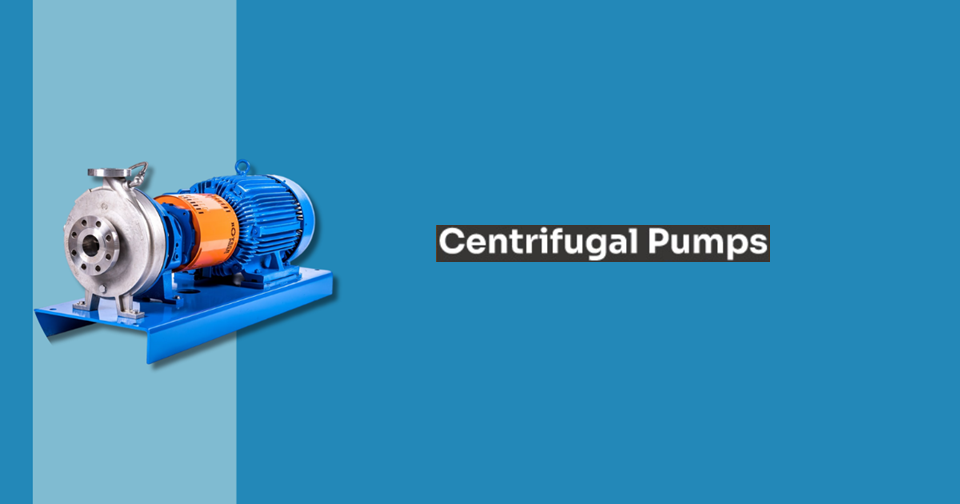

Các loại máy bơm ly tâm khác nhau và ứng dụng của chúng

Bơm ly tâm là thiết bị cơ bản trong kỹ thuật bơm và xử lý lưu chất, chuyển hóa năng lượng cơ học từ động cơ thành năng lượng thủy động học, tạo áp và dòng chảy. Ứng dụng rộng khắp: từ cấp nước sinh hoạt, hệ thống điều hòa – thông gió, đến ngành dầu khí, hóa chất, thực phẩm, xử lý nước thải, khai khoáng…

1. Nguyên lý hoạt động và cấu tạo cơ bản

Bơm ly tâm hoạt động dựa trên lực ly tâm, bao gồm các thành phần chính:

• Rotor (cánh bơm/impeller): quay với tốc độ cao tạo vận tốc cho chất lỏng.

• Lõi bơm (casing): chứa rotor và dẫn hướng dòng chảy, thường có dạng xoắn ốc (volute) hoặc vỏ phân phối hướng (diffuser).

• Trục (shaft) và ổ trục (bearings): dẫn truyền mô men từ động cơ và giữ định vị cho rotor.

• Phớt cơ khí (mechanical seal) hoặc gioăng tĩnh (gasket): ngăn rò rỉ lưu chất.

• Cổng hút (suction) và cổng đẩy (discharge): nối với hệ thống ống dẫn.

Quy trình vận hành:

1. Chất lỏng đi vào cửa hút, đổ đầy buồng hút để tránh hiện tượng tràn khí (cần đủ NPSH).

2. Rotor quay ép chất lỏng theo hướng xuyên tâm (radial) hoặc kết hợp trục – tâm (mixed/axial).

3. Vận tốc cao từ rotor được chuyển thành áp suất tại vỏ volute/diffuser.

4. Chất lỏng được dẫn ra cửa đẩy với áp suất và lưu lượng theo yêu cầu hệ thống.

2. Phân loại bơm ly tâm

2.1 Theo hướng dòng chất lỏng

• Radial (hướng tâm): Chất lỏng được đẩy ra theo hướng vuông góc trục. Ưu điểm áp suất cao, lưu lượng vừa phải.

• Axial (hướng trục): Dòng chảy song song trục, giống cánh quạt, cho lưu lượng lớn nhưng áp suất thấp.

• Mixed (hỗn hợp): Kết hợp cả hai, thích hợp dải áp suất – lưu lượng trung gian.

2.2 Theo số cấp (stage)

• Đơn cấp (single-stage): Chỉ một impeller, cấu trúc đơn giản, dễ bảo trì, phù hợp cột áp thấp, lưu lượng lớn.

• Đa cấp (multi-stage): Nhiều impeller xếp nối tiếp, tăng cột áp theo từng cấp, dùng cấp áp cao như cấp nước lò hơi, hệ thủy lực cao tầng.

2.3 Theo kết cấu nối trục

• Close-coupled (liền trục): Động cơ gắn trực tiếp, tiết kiệm không gian, chi phí thấp, nhưng hạn chế công suất.

• Long-coupled (khớp nối dài): Trục bơm và trục động cơ tách rời, có khớp nối, chịu tải lớn, thích hợp công suất cao, dễ thay seal mà không ảnh hưởng động cơ.

2.4 Theo vị trí lắp đặt và thiết kế

• Horizontal (nằm ngang): Phổ biến, dễ lắp đặt và bảo trì, χamp footprint lớn.

• Vertical inline (đứng dòng thẳng): Thân bơm và động cơ thẳng hàng đứng, tiết kiệm diện tích, lắp ngay trên đường ống.

• Vertical immersion (trục dài chìm): Rotor chìm trong chất lỏng, động cơ ngoài môi trường khí; dùng cho bể sâu, giếng.

• Submersible (bơm chìm): Toàn bộ bơm – động cơ chìm, không cần mồi, thường dùng nước thải, giếng, khai thác mỏ.

2.5 Theo phương thức tự mồi và phớt dẫn động

• Bơm thường (non-self-priming): Phải mồi đầy nước trước khi khởi động; rẻ, hiệu suất cao.

• Bơm tự mồi (self-priming): Có buồng chứa và van 1 chiều, tự hút và tách khí, thích hợp hút giếng nông, bơm nước có hơi.

• Cơ cấu phớt:

  • Phớt cơ khí: phù hợp đa dạng môi trường, cần bảo trì định kỳ.

  • Dẫn động từ tính (magnetic drive): không phớt, kín hoàn toàn, ngăn rò rỉ chất ăn mòn, độc hại; ít bảo trì.

2.6 Theo tiêu chuẩn công nghiệp

• ANSI: Kích thước, chiều cao khớp nối theo tiêu chuẩn Mỹ, dễ thay thế, dùng cho nước, hoá chất.

• API: Dùng cho dầu khí, chịu tải cao, yêu cầu khắt khe về vật liệu và kích thước.

3. Đường đặc tính và các chỉ tiêu quan trọng

Đường cong H–Q thể hiện mối quan hệ giữa cột áp và lưu lượng. Khi Q tăng, H giảm. Hiểu rõ đặc tính giúp chọn bơm vận hành gần điểm hiệu suất tối ưu (BEP – Best Efficiency Point).

4. Tiêu chí lựa chọn bơm ly tâm

1. Xác định lưu lượng (Q) và cột áp (H) yêu cầu hệ thống, bao gồm tổn thất ống, van.

2. Kiểm tra tính chất lưu chất: độ nhớt, nhiệt độ, khả năng ăn mòn, hàm lượng rắn lơ lửng.

3. Chọn vật liệu phù hợp: gang, thép carbon, inox 316L, nhựa kỹ thuật (PP, PVDF)…

4. Lựa cơ cấu phớt/drive: phớt cơ khí thông thường hay không phớt (magnetic seal).

5. Xem xét vị trí lắp đặt: ngang, đứng, chìm.

6. Đảm bảo NPSH available > NPSH required + hệ số an toàn.

7. Tính toán công suất động cơ và kiểm soát tần số (VFD) nếu cần điều chỉnh lưu lượng.

5. Ứng dụng điển hình

• Cấp nước sinh hoạt, chữa cháy, HVAC (tầng thấp, trung – cao)

• Cấp, bơm tuần hoàn lò hơi, lò phản ứng, hệ thuỷ lực

• Hóa chất, dược phẩm: bơm axit, bazo, dung môi, keo, phẩm màu

• Nước thải, bùn: chọn bơm có khả năng qua rọ lọc, khử khí

• Dầu khí: bơm cấp, bơm ổn định áp suất, đa cấp chịu áp

• Khai khoáng: bơm bùn, bơm thoát hầm, bơm xử lý nước

• Thực phẩm, đồ uống: yêu cầu bề mặt đánh bóng, vệ sinh CIP/SIP

6. Bảo trì và vận hành

• Kiểm tra độ rung, tiếng ồn và nhiệt độ ổ trục định kỳ.

• Đảm bảo phớt, gioăng luôn đủ chất bôi trơn, không mòn hỏng.

• Canh chỉnh trục (alignment) giữa động cơ – bơm.

• Làm sạch vỏ và mao mạch dẫn, tránh tắc nghẽn.

• Kiểm soát chế độ chạy khô, bơm tự mồi cần có cảm biến kiểu bụi ướt.

• Ghi nhật ký vận hành: lưu lượng, áp suất, dòng điện động cơ.

7. Kết luận

Bơm ly tâm với vô số biến thể về kiểu dòng, số cấp, thiết kế kết cấu và vật liệu đáp ứng mọi nhu cầu từ dân dụng đến công nghiệp nặng. Việc hiểu rõ nguyên lý, đặc tính đường cong, tiêu chí lựa chọn, cùng quy trình bảo trì bài bản, giúp hệ thống vận hành ổn định, hiệu quả năng lượng và tuổi thọ cao. Khi nghiên cứu hay thiết kế hệ bơm, cần khảo sát chi tiết lưu chất, thông số hệ thống và điều kiện vận hành để lựa chọn chủng loại phù hợp nhất.
