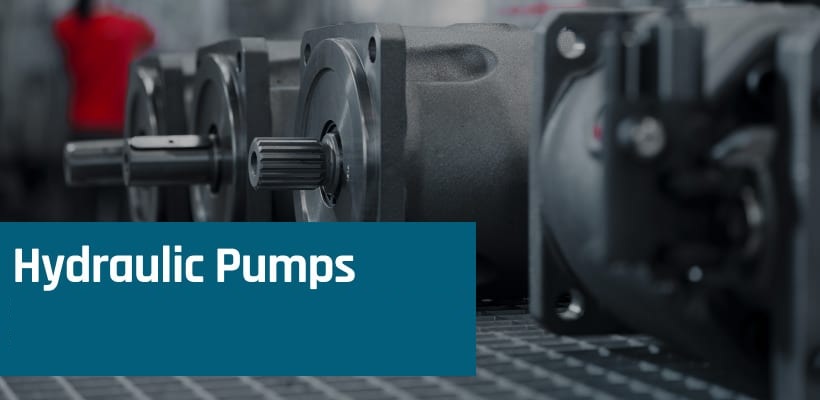

Các loại bơm thủy lực khác nhau và công dụng của chúng

Giới Thiệu Chung

Bơm thủy lực là thiết bị chuyển đổi năng lượng cơ học thành năng lượng thủy lực, cung cấp áp suất và lưu lượng cho hệ thống thủy lực. Vai trò chính của bơm thủy lực bao gồm: tạo lưu lượng ổn định, duy trì áp suất hoạt động và đảm bảo khả năng cấp dầu cho các xi lanh, động cơ hoặc van phân phối. Chọn đúng loại và công suất bơm sẽ tối ưu hiệu suất, độ bền cũng như tiết kiệm năng lượng cho máy móc.

Nguyên Lý Hoạt Động Cơ Bản

Một bơm thủy lực vận hành dựa trên hai nguyên lý chính: tạo chân không ở cửa hút để kéo dầu vào buồng bơm, rồi ép dầu ra qua cửa xả dưới áp suất cao. Tùy vào cơ chế nội tại—bánh răng, cánh gạt, piston hay vít—mà lưu lượng và áp suất đầu ra khác nhau. Hầu hết bơm công nghiệp là bơm tổn thất nội (positive-displacement), nghĩa là thể tích dầu đẩy ra gần như không thay đổi qua mỗi chu kỳ. Ngoài ra, còn có bơm không tổn thất nội (non-positive-displacement) như bơm ly tâm, thích hợp cho lưu lượng lớn ở áp suất thấp.

Phân Loại Theo Cơ Chế Làm Việc

1. Bơm Bánh Răng Ngoài (External Gear Pump)

• Cấu tạo: hai bánh răng ăn khớp, khoang chứa dầu được hình thành giữa răng và vỏ.

• Nguyên lý: khi bánh răng quay tách nhau, tạo chân không hút dầu; khi ăn khớp lại, dầu bị đẩy ra cửa xả.

• Ưu điểm: thiết kế đơn giản, chi phí thấp, dễ bảo trì.

• Nhược điểm: áp suất tối đa ~200 bar, sinh nhịp áp suất, hiệu suất volumetric thấp hơn piston.

• Ứng dụng: bôi trơn, bơm cấp cho máy công nghiệp cỡ vừa, khoáng sản.

2. Bơm Bánh Răng Trong (Internal Gear Pump)

• Cấu tạo: bánh răng bên trong ăn khớp với bánh răng nhỏ bên ngoài, có khe ngăn bằng lưỡi kềnh.

• Nguyên lý: khoảng trống biến đổi hút và đẩy dầu tương tự bơm bánh răng ngoài nhưng êm ái hơn.

• Ưu điểm: áp suất lên tới 250 bar, độ ồn thấp, chịu nhiễm bẩn tốt.

• Nhược điểm: giá thành cao hơn, tốc độ giới hạn.

• Ứng dụng: máy ép plastic, bơm nhiên liệu, các hệ thống cần vận hành êm.

3. Bơm Cánh Gạt (Vane Pump)

• Cấu tạo: rôto lệch tâm, các cánh gạt trượt trong rãnh theo lực ly tâm.

• Nguyên lý: khi rôto quay, van gạt ép sát vỏ tạo các buồng thể tích thay đổi hút đẩy dầu liên tục.

• Ưu điểm: áp suất đến 150 bar, lưu lượng ổn định, khả năng điều chỉnh lưu lượng bằng thay đổi lệch tâm.

• Nhược điểm: kỵ nhiễm bẩn, mài mòn cánh gạt, cần bảo dưỡng thường xuyên.

• Ứng dụng: xe nâng, máy công cụ, xe chuyên dụng.

4. Bơm Piston Trục Thẳng (Axial Piston Pump)

• Cấu tạo: nhiều piston đặt song song quanh trục quay, đĩa nghiêng (swashplate) điều chỉnh hành trình.

• Nguyên lý: piston đi lui trong xi lanh, thể tích buồng thay đổi hút đẩy dầu; góc nghiêng swashplate quyết định lưu lượng.

• Ưu điểm: áp suất cao tới 500 bar, điều chỉnh lưu lượng tuyến tính, hiệu suất cơ động tốt.

• Nhược điểm: cấu trúc phức tạp, chi phí cao, yêu cầu lọc dầu tinh.

• Ứng dụng: máy ép kim loại, hệ thống lái thủy lực, robot công nghiệp.

5. Bơm Piston Trục Ngang (Radial Piston Pump)

• Cấu tạo: piston xếp quanh trục quay, đẩy dầu qua khe lệch tâm.

• Nguyên lý: lực ly tâm đẩy piston tách rời khi quay, tạo buồng hút, sau đó ép dầu ra.

• Ưu điểm: áp suất cực đại > 550 bar, bền bỉ, chịu sốc tốt.

• Nhược điểm: giá rất cao, kích thước lớn.

• Ứng dụng: máy ép thủy lực chuyên dụng, thiết bị thăm dò, công nghệ hàng hải.

6. Bơm Trục Vít (Screw Pump)

• Cấu tạo: hai hoặc nhiều trục vít ăn khớp theo trục, nằm trong vỏ kín.

• Nguyên lý: dung tích buồng theo bánh vít chuyển động ổn định hút vào và đẩy dầu ra.

• Ưu điểm: lưu lượng lớn, hoạt động êm, chịu tải cao, ít nhịp áp.

• Nhược điểm: áp suất giới hạn ~100 bar, chi phí chế tạo cao.

• Ứng dụng: bơm dầu thô, hệ thống bôi trơn trung tâm, ngành hóa dầu.

7. Bơm Gerotor (Orbital/Lobe Pump)

• Cấu tạo: bánh răng trong hình cầu chạm lồi, bánh răng ngoài có số răng hơn một.

• Nguyên lý: khe giữa hai bánh răng hút dầu khi bánh di chuyển, sau đó ép ra.

• Ưu điểm: kích thước nhỏ gọn, áp suất 200–300 bar, ít mài mòn.

• Nhược điểm: chi phí trung bình, ít chịu nhiễm bẩn.

• Ứng dụng: bơm dầu hộp số, hệ thống thủy lực ô tô, máy bơm dầu hộp số tự động.

8. Bơm Ly Tâm (Centrifugal Pump)

• Cấu tạo: cánh quạt trong vỏ xoắn ốc.

• Nguyên lý: năng lượng quay đẩy chất lỏng ra ngoài, tạo áp suất tại cửa xả.

• Ưu điểm: lưu lượng rất lớn, giá rẻ, bảo trì đơn giản.

• Nhược điểm: không tổn thất nội, áp suất thấp (≤ 20 bar), hiệu suất giảm với chất lỏng nhớt.

• Ứng dụng: cấp nước, hệ thống HVAC, cấp dầu mát.

9. Bơm Màng (Diaphragm Pump)

• Cấu tạo: màng cao su hoặc PTFE linh hoạt, hành trình nén–hút.

• Nguyên lý: màng dao động tạo buồng thể tích thay đổi, hút và đẩy chất lỏng.

• Ưu điểm: chịu ăn mòn hóa chất, hút dầu có cặn, áp suất tới 80 bar.

• Nhược điểm: lưu lượng nhỏ, nhịp áp nhanh, rung mạnh.

• Ứng dụng: hóa chất, xử lý nước thải, y tế.

10. Bơm Peristaltic (Ống Ruột Gà)

• Cấu tạo: con lăn ép ống mềm theo chu trình.

• Nguyên lý: con lăn cuộn ống, đẩy trực tiếp chất lỏng di chuyển theo ống.

• Ưu điểm: không tiếp xúc chất lỏng với chi tiết cơ khí, chống tắc cặn, dễ thay ống.

• Nhược điểm: áp suất thấp (≤ 15 bar), tuổi thọ ống giới hạn.

• Ứng dụng: dược phẩm, bơm bùn, bơm định lượng hóa chất.

Bảng So Sánh Nhanh

• Áp suất và lưu lượng yêu cầu: tương ứng với tải trọng và tốc độ xi lanh, động cơ.

• Độ sạch của dầu: bơm piston và vane yêu cầu lọc tinh; bánh răng và gerotor chịu bẩn tốt hơn.

• Tính chất chất lỏng: nhớt, nhiệt độ, khả năng ăn mòn.

• Tần suất làm việc: chu kỳ cao ưu tiên piston, trục vít.

• Chi phí đầu tư và bảo trì: bơm bánh răng, ly tâm chi phí thấp, bảo trì đơn giản; piston, trục vít chi phí cao hơn.

• Vỏ bơm: gang, thép, nhôm—gang chịu mài mòn tốt, nhôm nhẹ.

• Bánh răng/cánh gạt/piston: thép hợp kim, thép không gỉ—tăng độ bền, chống ăn mòn.

• Màng/ống: PTFE, cao su EPDM—kháng hóa chất và chịu nhiệt.

• Phốt, gioăng: NBR, Viton—ngăn rò rỉ, chịu áp, chịu dầu.

Bảo Trì và Bảo Dưỡng

• Thay lọc dầu định kỳ theo khuyến nghị (5–10 micron).

• Thường xuyên kiểm tra độ sạch và mức dầu.

• Siết chặt bu lông, kiểm tra rò rỉ, mài mòn bánh răng hoặc cánh gạt.

• Vệ sinh bộ tản nhiệt, két làm mát nếu có.

• Theo dõi nhiệt độ hoạt động, rung động bất thường.

Xu Hướng Tương Lai

• Bơm điện tích hợp (electro-hydraulic pumps) tiết kiệm năng lượng cho xe công trình.

• IoT & IIoT: giám sát từ xa, bảo trì dự đoán.

• Vật liệu composite giảm trọng lượng, chống ăn mòn.

• Điều khiển lưu lượng điện tử chính xác, nhanh nhạy.

Kết Luận

Hiểu rõ 10 loại bơm thủy lực, từ bánh răng, cánh gạt, piston đến ly tâm hay peristaltic, giúp bạn tối ưu hóa thiết kế và vận hành hệ thống. Khi lựa chọn, căn cứ áp suất, lưu lượng, tính chất dầu và tần suất vận hành sẽ mang lại hiệu suất cao nhất và tuổi thọ lâu dài.
