Định Nghĩa và Cấu Tạo Chung

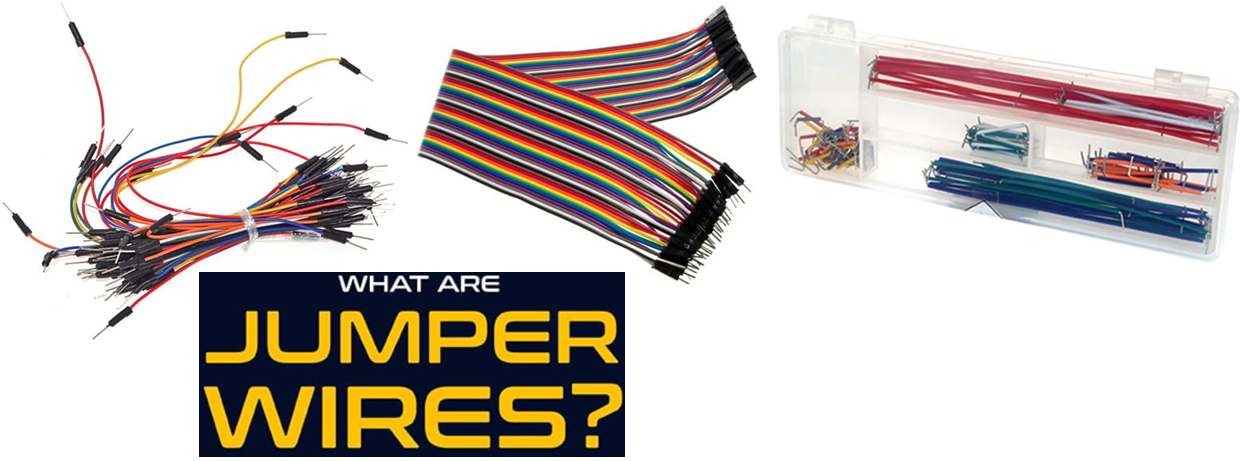

Jumper wire là dây điện linh hoạt kèm đầu nối (pin hoặc jack) ở mỗi đầu, dùng để kết nối tạm thời các điểm mạch trên breadboard hoặc giữa thiết bị mà không cần hàn. Chúng còn được gọi là DuPont wire và thường xuất hiện dưới dạng dải nhiều màu để dễ theo dõi khi prototyping.

Thông Số Điện và Vật Liệu

Jumper wire chuẩn thường sử dụng lõi đồng cứng (solid core) hoặc nhiều sợi xoắn (stranded core) theo chuẩn AWG22, chịu được dòng tối đa khoảng 2 A và điện áp tới 250 V, vỏ cách điện PVC hoặc silicone giúp linh hoạt và cách điện tốt.

Phân Loại theo Đầu Kết Nối

Các loại jumper wire chính dựa trên đầu nối bao gồm:

  • Male-to-Male (M–M): hai đầu đều là pin đực, kết nối hai jack cái trên breadboard hoặc header board.

  • Male-to-Female (M–F): một đầu pin đực, một đầu jack cái, lý tưởng để nối module có pin đực với breadboard.

  • Female-to-Female (F–F): hai đầu đều là jack cái, dùng để nối giữa hai chân đực của module hoặc header.

Loại Jumper Đầu 1 Đầu 2 Ứng dụng chính
Male-to-Male Pin đực Pin đực Kết nối giữa hai lỗ breadboard
Male-to-Female Pin đực Jack cái Nối module (cảm biến/mạch con) tới breadboard
Female-to-Female Jack cái Jack cái Nối module với module hoặc header board

Hình Thể Đầu Kết Nối

Hai kiểu đầu nối chính:

  • Square head: mặt cắt vuông, lắp khít vào lỗ breadboard, ít bị tuột khi di chuyển mạch.

  • Round head: mặt tròn, dễ sử dụng với các lỗ hoặc jack không chuẩn, giúp linh hoạt hơn trong các mạch tự chế.

Lõi Cứng và Lõi Mềm

  • Lõi cứng (solid core): một sợi đồng đặc, đơn giản, giá rẻ, dễ cắm thẳng vào breadboard.

  • Lõi mềm (stranded core): nhiều sợi đồng xoắn, dẻo dai, bền trong ứng dụng có chuyển động hoặc gập uốn nhiều lần.

Màu Sắc và Ý Nghĩa

Vỏ cách điện của jumper wire có nhiều màu sắc (đỏ, đen, vàng, xanh lá, trắng…) để dễ phân biệt tín hiệu, nguồn và mass. Tuy nhiên màu sắc không quyết định chức năng điện, chỉ mang tính hỗ trợ đồ họa và ghi chú khi prototyping.

Ứng Dụng Thực Tiễn

  • Breadboard prototyping: xây dựng và thử nghiệm mạch nhanh.

  • Giao tiếp module: nối Arduino, Raspberry Pi với cảm biến, màn hình, mô-đun.

  • Kiểm tra, sửa lỗi mạch: dùng tạm jumper để đo điện áp, dòng, bypass linh kiện nghi ngờ hỏng.

Các Đầu Kết Nối Đặc Biệt

Ngoài pin và jack DuPont, còn có:

  • Crocodile clip: kẹp tạm linh kiện, dây, đầu nối không chuẩn.

  • Banana plug: dùng trên thiết bị đo lường (đồng hồ vạn năng, nguồn).

  • RJ11/RJ45, RCA, RF connectors: cho tín hiệu điện thoại, mạng, âm thanh, RF.

Tiêu Chí Lựa Chọn Jumper Wire

Khi chọn jumper wire, cần cân nhắc:

  1. Kiểu đầu phù hợp: M–M, M–F, F–F hay alligator clip.

  2. Gauge và dòng điện: AWG22 cho mạch điện tử, AWG20 trở lên cho dòng cao hơn.

  3. Chiều dài: đủ để đi dây ngăn nắp, tránh dư thừa.

  4. Vật liệu lõi: solid core cho cố định, stranded core cho linh hoạt.

  5. Chất liệu vỏ: PVC bền, silicone mềm cho gập uốn nhiều lần.

Kết Luận

Jumper wire là thành phần không thể thiếu trong mọi dự án điện tử DIY. Hiểu rõ cấu tạo, phân loại, thông số kỹ thuật và cách chọn loại phù hợp sẽ giúp bạn prototyping nhanh chóng, rõ ràng và giảm thiểu lỗi khi phát triển mạch. Hãy trang bị đầy đủ các loại M–M, M–F, F–F, cùng các đầu nối đặc biệt để đáp ứng mọi nhu cầu thử nghiệm và sản xuất.
